控制电缆作为现代工业自动化系统和配电装置中的重要组成部分，其正确选型直接关系到整个控制系统的安全稳定运行。根据当前行业标准和规范，控制电缆的选型需综合考虑多方面因素，以确保电缆在各种工况下能够可靠工作。

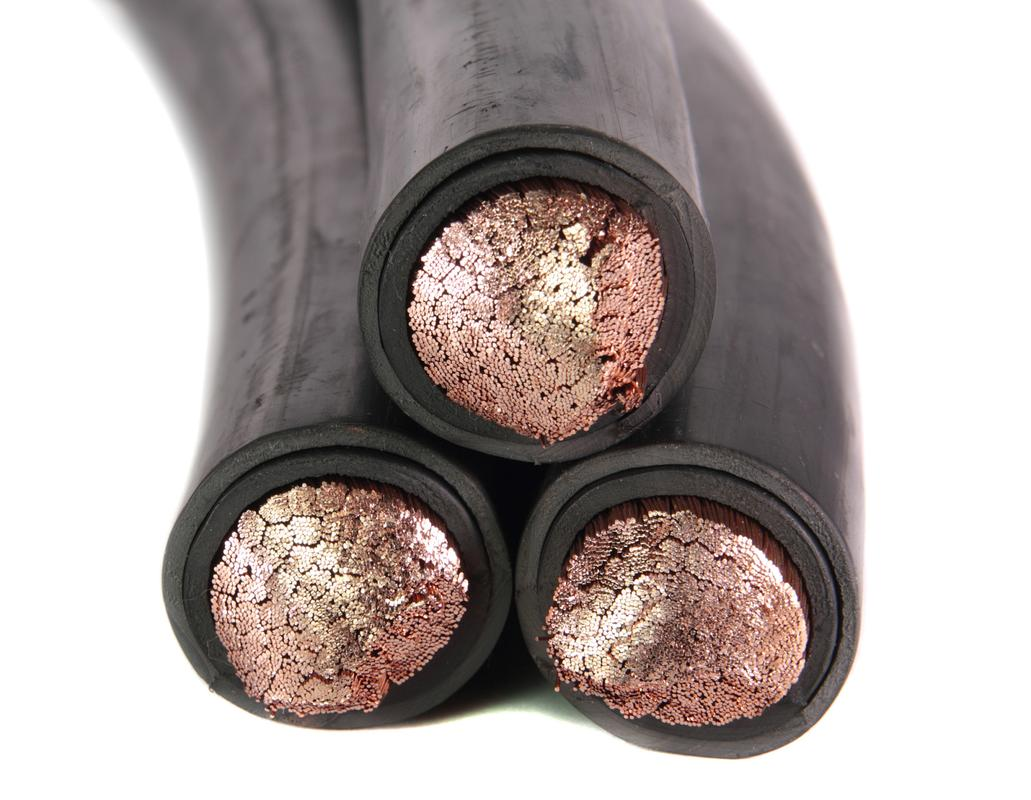

控制电缆的额定电压通常为450/750V或600/1000V，适用于额定电压范围内的配电装置，作为电器仪表的连接线。导体材料一般采用优质圆形实心无氧铜，其性能和外观应符合GB/T 3956的规定。绝缘材料主要有聚氯乙烯(PVC)和交联聚乙烯(XLPE)两种，前者长期允许工作温度为70℃，后者可达90℃。短路时，电缆导体的最高温度不超过250℃，持续时间不超过5秒。
根据特殊性能需求，控制电缆可分为阻燃型(ZR)和耐火型(NH)。阻燃型电缆在着火时延燃局限在一定范围内，适用于对阻燃性能要求较高的场合；耐火型电缆在着火燃烧时仍能保持一定时间的正常运行，适用于对耐火性有要求的场合。此外，根据结构不同，还可分为无铠装层、铠装层和铜带屏蔽结构等类型，其最小弯曲半径分别为电缆外径的6倍、12倍和10倍。
控制电缆选型需遵循GB/T 9330-2008、GB/T 12706-2008等国家标准，以及EN50288-7、PAS 5308等国际规范。国内项目可参考SH/T3019-2016《石油化工仪表管道线路设计规范》和HG/T20512-2014《仪表配管配线设计规范》。选型时需考虑以下因素：
使用环境：根据温度、湿度、腐蚀性等环境条件选择合适的绝缘材料和护套材料。高温场所宜选用XLPE绝缘电缆，低温场所需考虑材料脆化问题。
敷设条件：根据敷设方式(直埋、穿管、桥架等)选择相应结构电缆，如机械损伤风险高的场所应选用铠装电缆。
安全要求：根据防火、防爆等安全要求选择阻燃、耐火或无卤阻燃型电缆。
电磁干扰：存在较强电磁干扰的场合应选择带屏蔽层的控制电缆，如KVVP型号。
确定控制电缆规格时，主要考虑发热、电压损失、机械强度等因素。对于控制回路，导体截面一般按允许电压损失条件选择，再验算发热条件和机械强度。常用规格有1.5mm²、2.5mm²、4mm²等，具体需根据回路电流、距离等因素计算确定。
控制电缆敷设安装应严格按照GB50217《电力工程电缆设计规范》进行，敷设温度不低于0℃时无需预先加温。弯曲半径需符合规定要求，避免过度弯曲损伤电缆。此外，电缆附件的选择和安装质量同样重要，应与电缆本身匹配并由专业人员施工，以确保系统可靠运行。
总之，控制电缆的选型是一个系统工程，需要综合考虑多种因素。只有根据具体应用场景，严格遵循相关标准和规范，才能选择出最适合的控制电缆，保障工业控制系统的安全、稳定、高效运行。
